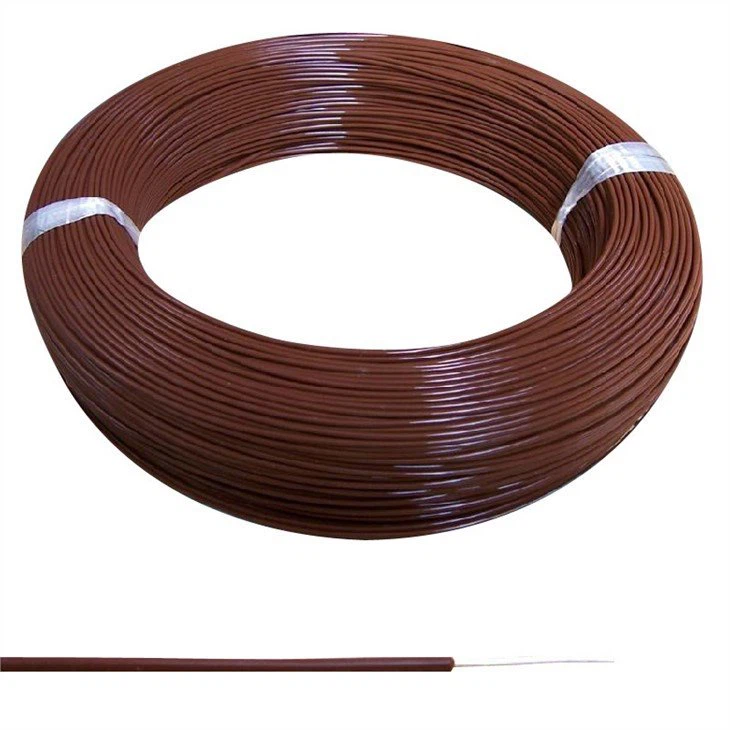

PTFE ریپنگ وائر (AFR250) کی تفصیل:
اعلی درجہ حرارت کی تاروں میں سے ایک، ٹیفلون کی تاروں میں سے ایک۔
سلور چڑھایا تانبے کا کنڈکٹر PTFE ریپنگ ٹیپ موصل ٹیفلون وائر۔
فائدہ اور مصنوعات PTFE ریپنگ تار کی خصوصیات:
اعلی درجہ حرارت مزاحمت 260℃
سنکنرن مزاحمت، کیمیائی مزاحمت
تیل مزاحم، مضبوط تیزاب مزاحمت، مضبوط الکلی مزاحمت، آکسیڈینٹ مزاحم۔
نمی مزاحمت، شعلہ retardant،
اینٹی ایجنگ، تمام پلاسٹک کی تاروں میں سب سے طویل عمر رسیدہ زندگی۔
مضبوط تناؤ کی طاقت، بہترین مکینیکل پراپرٹی
PTFE extruded teflon تار کے ساتھ موازنہ کرنے کا شاندار فائدہ:
PTFE ریپنگ تارPTFE extruded teflon تار کی قسم سے ہلکا ہے۔
PTFE ٹیلفون تار کی اقسام کی وضاحت: 250℃اعلی درجہ حرارت کی تار
مختلف مینوفیکچرنگ طریقوں کے مطابق دو قسمیں:
● AFT250: PTFE Extruded موصلیت کی پیداوار
● AFR250: ٹیفلون تار کے لیے پی ٹی ایف ای ریپنگ انسولیٹڈ پروڈکشن، اس قسم کی موصل ٹیفلون تار ایکسٹروڈڈ پی ٹی ایف ای تار سے ہلکی ہوتی ہے، لیکن موصل پی ٹی ایف ای وائر ریپنگ 250 ℃ اعلی درجہ حرارت کے خلاف بھی مزاحمت کر سکتی ہے۔
AFR250 PTFE ریپنگ وائر کے لیے ہے، یہ AFT250 سے ہلکا ہے (PTFE extruded teflon تار کی قسم)
PTFE extruded موصلیت کے تار اور PTFE ریپنگ ٹیپ موصلیت میں فرق
تار:ریپنگ ٹیپ PTFE تار ایکسٹروڈڈ PTFE تار سے زیادہ ہلکا ہے، OD PTFE ایکسٹروڈڈ ٹیفلون تار سے تھوڑا چھوٹا ہے۔
PTFE ریپنگ موصل ٹیفلون تار کے لیے اہم تکنیکی ڈیٹا：
شرح شدہ وولٹیج: 600V اور نیچے
درجہ حرارت کی حد ： -80～+250℃
کنڈکٹر: سلور چڑھایا، ننگے تانبے یا نکل چڑھایا تانبے کی تار
موصلیت: PTFE ریپنگ ٹیپ
رنگ: مختلف مختلف رنگوں کو اپنی مرضی کے مطابق کیا جا سکتا ہے
یو ایل کی وضاحت: ٹیفلون پی ٹی ایف ای وائر کا گیج: awg34، awg32، awg30، awg28، 26#، 24 awg، 22awg، 20 awg، 18 awg، 16awg، 14 awg، 12awg
تکنیکی ڈرائنگپی ٹی ایف ای ریپنگ وائر کے لیے (قسم: AFR 250)
ٹیفلون تار-AFR250 AFR200
ڈرائنگ کی تعمیر:
موصل: چاندی چڑھایا تانبے کی تار
موصلیت: PTFE ریپنگ ٹیپس
شیلڈنگ: سلور چڑھایا تانبے کی تار یا ٹن کی ہوئی تانبے کی چوٹی کی شیلڈ
وولٹیج کی درجہ بندی:
150V、300V、600V
ٹیسٹ وولٹیج:
1000V、1500V、2500V
درجہ حرارت کی حد:
-80℃～+250℃
ptfe wrappig تار AFR250 اور AFRP250 کے لیے تکنیکی ڈیٹا شیٹ (شیلڈ کے ساتھ)
کنڈکٹر کا ڈھانچہ اور ڈیٹا | زیادہ سے زیادہ تار کا OD (ملی میٹر) | |||||||
کنڈکٹر mm2 کی تفصیلات | موصل اسٹریڈنگ نمبر/قطر/ملی میٹر | برائے نام OD(mm) | اے ایف آر کی قسم | AFRP قسم (ٹن شدہ تانبے کے تار کی لٹ ٹیفلون تار) | ||||
110V | 250V | 600V | 110V | 250V | 600V | |||
0.013 | 7×0.05 | 0.15 | 0.38 | 0.49 | 0.71 | 0.7 | 0.82 | 1.02 |
0.035 | 7×0.08 | 0.24 | 0.47 | 0.58 | 0.81 | 0.85 | 0.91 | 1.14 |
0.06 | 7×0.10 | 0.3 | 0.55 | 0.65 | 0.87 | 0.9 | 0.97 | 1.2 |
0.08 | 7×0.12 | 0.36 | 0.6 | 0.7 | 0.93 | 1 | 1.03 | 1.26 |
19×0.07 | ||||||||
0.1 | 7×0.14 | 0.42 | 0.7 | 0.83 | 1 | 1.05 | 1.15 | 1.3 |
19×0.08 | ||||||||
0.14 | 7×0.16 | 0.5 | 0.73 | 0.85 | 1.05 | 1.05 | 1.18 | 1.45 |
19×0.10 | ||||||||
0.2 | 7×0.20 | 0.6 | 0.85 | 0.97 | 1.3 | 1.3 | 1.4 | 1.7 |
19×0.12 | ||||||||
0.35 | 7×0.25 | 0.8 | -- | 1.2 | 1.5 | -- | 1.6 | 1.9 |
19×0.16 | ||||||||
0.5 | 7×0.30 | 0.9 | -- | 1.3 | 1.6 | -- | 1.7 | 2 |
19×0.18 | ||||||||
0.8 | 7×0.37 | 1.1 | -- | 1.65 | 1.85 | -- | 2.05 | 2.3 |
19×0.23 | ||||||||
1 | 19×0.26 | 1.3 | -- | 1.88 | 2 | -- | 2.25 | 2.45 |
1.2 | 19×0.28 | 1.4 | -- | 1.95 | 2.15 | -- | 2.38 | 2.55 |
1.5 | 19×0.32 | 1.6 | -- | 2.15 | 2.35 | -- | 2.63 | 2.83 |
2 | 19×0.37 | 1.85 | -- | 2.4 | 2.6 | -- | 2.97 | 3.08 |
2.5 | 19×0.14 | 2.34 | -- | -- | 2.95 | -- | 3.2 | 3.43 |
49×0.26 | ||||||||
3 | 49×0.28 | 2.52 | -- | -- | 3.1 | -- | 3.37 | 3.5 |
4 | 49×0.32 | 2.88 | -- | -- | 3.52 | -- |
| 4.12 |
